一，介绍:

　　HY5717B是专用于HY5711B总线电话系统的总线中继器，主要与HY5711B, HY5714B, HY5716B等构成系统。

　　二，功能:

　　★需要外接DC24V直流供电电源.两根输入总线IN+/IN一连接系统两总线，两根输出总线日+/日一连接现场编码电话分机和插孔。

　　★可以有效增强系统总线的信号强度，增强总线可靠性及抗干扰能力。

　　★增加总线布线距离。加接一级总线中继器，可以将总线延伸至3000米，加接两级总线中继器，可以将总线有效延伸到4500米。

　　★可以有效起到总线分区隔离效果。

　　三，主要技米指标:

　　工作电压： DC 23V一DC 25V

　　工作电流： <0.5A

　　环境噪声： <60dB

　　工作环境温度： 一10℃一50℃

　　工作环境相对湿度：<95RH(40℃t2℃)

　　大外形尺寸：长169mm x宽54mm x高100mm

　　重量：0.5Kg士0.01 Kg

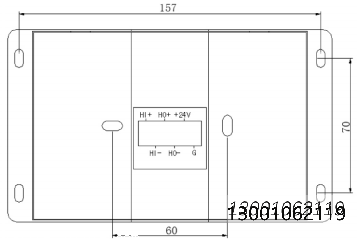

　　四，外形端子示意图：

　　利达华信HY5717B总线中继器外形端子示意图
